变换电加热器
(一)用途和外形

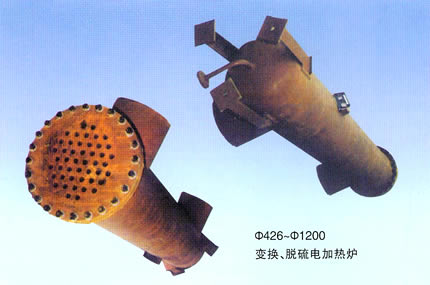

我厂生产的整套变换加热炉,应用于小氮肥、化肥厂变换工段的触煤还原升温,是为未改造燃烧炉,感应炉的化肥厂提供方便。该产品具有升温快、操作方便、简单安全,节电效果显著等优点。它是化肥工业必不可少的设备之一。本厂可提供φ426~φ1200的通用设计图纸供用户参考选用。采用直杆式电热元件的变换炉安装更换极为方便。另外特殊要求代为设计,供应时均附有压力容器质保书等证明材料。

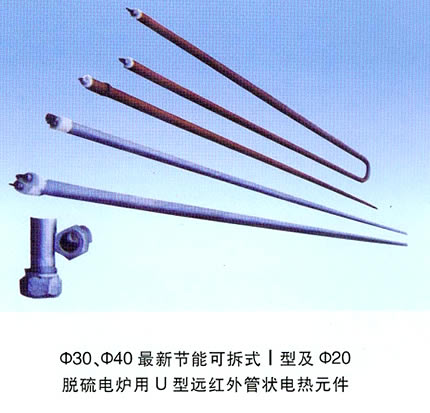

(二)变换加热炉内件电热元件的技术参数
额定电压 |
220V |
380V |
380V |
额定功率 |
4KW |
8KW |
10KW |
接线方法 |
Y |
△ |
△ |
绝缘电阻 |
≥50MΩ |
≥50MΩ |
≥50MΩ |
长度(mm) |
I型2530-3500 |
U型2530-3500 |
I型4000-4500 |
中心距离 |
|
100 |
|
管外径 |
φ20 |
φ20 |
φ30、φ40 |
外壳材料 |
A310# 或 ICr18Ni9Ti |
电阻材料 |
Ni80Cr20 或 OCr25Ai5 |
试验耐压 |
2000V/分 |
接线柱抗拉强度 |
100N |
氧化镁粉密度 |
3g/cm2 |
电阻丝电阻20℃ |
12Ω 18Ω 14.4Ω |
表面功率 |
<3W/cm2 |
注:该元件按GB8623-88《金属管状远红外辐射加热器》国家标准制造、试验和验收
(三)变换电加热炉使用说明
1、本产品附有压力容器质量证明书。用户在收到产品时,应根据图纸要求进行检验和安装。
2、安装时若发现电热元件绝缘电阻低于0.5Ω时,必须进行烘干,烘干的方法是可在电加热炉内选2-3支绝缘较高的电热元件通电烘其它元件。采用Y接法时,时间在8小时以上,然后使其自然冷却,再检查绝缘。(通电后折电热元件绝缘会降低)
3、电加热炉接线方法可根据不同类型的加热炉采用“Y”“△”形接法,把绝缘较低的放在最后使用,升温时要先调节好进出口阀门,使气体保证一定的流量,防止过热烧坏电热元件,升温必须缓慢,一组一组的通电,严禁一次投入运行,每组通电时隔6-8小时,温度升到250℃时,尤其要注意不能快。最好配我厂生产的可控硅调压器使用,效果更佳。
4、更换电热元件时应注意,焊接电流不能大切勿焊穿。电热元件贮存必须干燥,谨防受潮。
本设备按GB150-89《钢制压力容器》及国家劳动部《压力容量安全技术监察规程》进行制造、试验和验收。图纸均为华东化工学院、江苏省化工设计院、上海化工设计院、武汉化工设计院等单位设计并审核盖章。 |
